¿Qué es un "WIPEOUT" en AutoCAD? 🤔📐💻



Existen dos maneras de eliminar u ocultar partes de dibujos en AutoCAD.

Método Común:

Supongamos que estamos dibujando el anterior corte y hemos llegado a la colocación del automóvil.

Lo más común para ubicar el automóvil seria explotarlo y borrar todas las pequeñas partes que no se van a ver porque lo cubren las paredes. Eso lo haríamos de la siguiente manera:

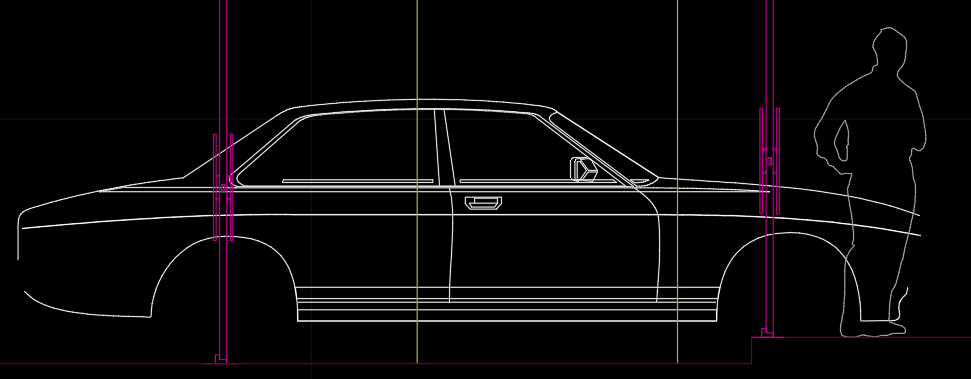

Tenemos el coche y las paredes...

Procederíamos a explotarlo, seleccionamos dando clic izquierdo con el mouse en el automóvil y en la barra de comandos escribimos "EXPLODE".

Una vez nos aparezca el comando, damos un "Enter" y automáticamente nuestro automóvil está en pedazos, todas las líneas que lo conforman se han separado, ha dejado de ser un bloque. Esto lo podemos comprobar seleccionándolo de nuevo.

Lo normal ahora seria borrar las partes del coche que coinciden con el muro para darle ese aspecto de que está detrás de estas. Lo primero que haríamos es quitar cualquier selección existente para seleccionar aquellas líneas que podamos ver que coinciden con el muro y con la tecla "supr" las podamos suprimir.

Lo más conveniente en este caso es seleccionar con el color azul, es decir, clic izquierdo y después desplazar el mouse a la derecha, porque de esta manera solo se van a seleccionar las líneas que hayamos abarcado completamente. Si hubiéramos utilizado la selección verde que es clic izquierdo y desplazamiento a la izquierda con el mouse, nos iba a abarcar todas las líneas aunque solo hayamos tocado parte de ellas y no en su totalidad.

Nos queda algo como lo siguiente...

Damos "supr" en el teclado y se eliminan las líneas seleccionadas...

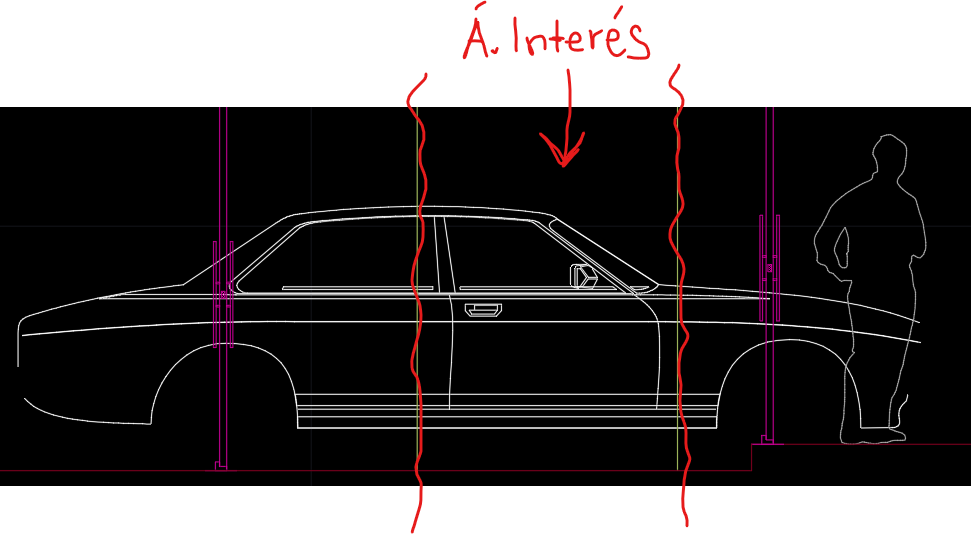

Todas las líneas que han quedado, son líneas que atraviesan el área que nos interesa y debemos conservar, porque es la parte del automóvil que si se va a ver al final.

Lo que sigue es cortar las líneas antes de que atraviesen esa área de interés para eso vamos a ocupar el comando "TRIM"...

Para utilizarlo escribimos "TRIM" en la barra de comandos y damos un "Enter" cuando nos aparezca lo siguiente...

Inmediatamente después damos un segundo "Enter" y nos acercamos lo suficiente al dibujo para ver qué es lo que está fuera de nuestra área de interés o no. Y vamos a ir dando clics a lo que esté fuera de nuestra área de interés, pero que esté entre ambas áreas, lo que me importa y lo que quiero borrar.

Al dar el segundo "Enter" y acercar el cursor a esas líneas que están después de la línea verde que es del muro, nos va a salir una "x" como la que está encerrada en un círculo amarillo; y si damos un clic izquierdo se van a borrar quedando de la siguiente manera...

Existe una nueva separación entre lo que nos interesa y lo que no, antes de esto teníamos el automóvil de esta manera...

Ahora con la selección azul podemos seleccionar esas líneas que están después de la separación para con la tecla "supr" eliminarlas.

 Ya hemos eliminado la parte frontal del automóvil que no nos interesa...

Seria repetir el mismo procedimiento para eliminar la parte trasera y obtener solamente el área final que nos interesa...

Método WIPEOUT:

El método "WIPEOUT" no es un método invasivo, lo que quiere decir que no necesitamos explotar el bloque para borrar parte de él. Este método funciona como una superposición, lo que vamos a hacer es poner una forma encima del coche que oculte lo que no necesitamos.

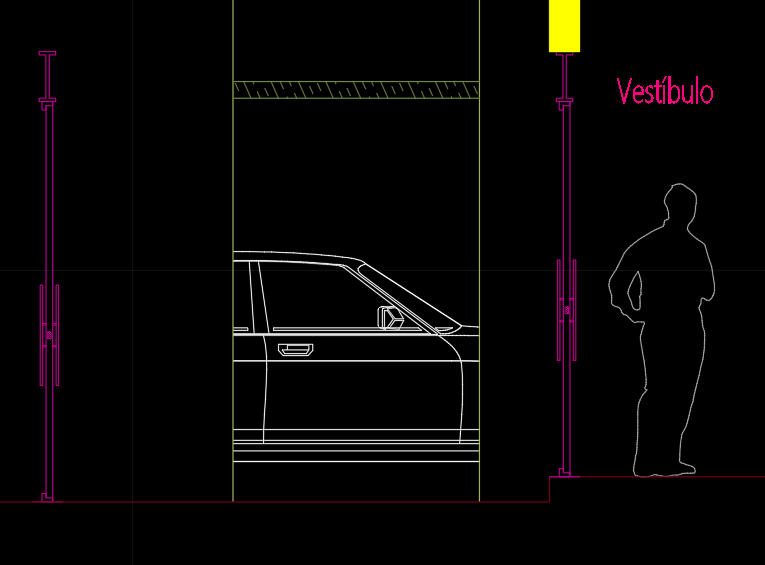

Observamos como tengo el plano en el área de dibujo...

Si le doy un clic izquierdo al automóvil, voy a descubrir que está completo, pero los muros con ayuda de un "WIPEOUT" están ocultando parte de él.

Para crear un "WIPEOUT" debemos seguir los siguientes pasos:

Lo primero que tenemos que hacer es acomodar todos los elementos de nuestro dibujo, ya debemos tener ubicado el automóvil que en este caso queremos utilizar.

Vamos a escribir en la barra  el comando "WIPEOUT" y  damos "Enter" cuando nos salga lo siguiente.

Una vez dado el "Enter" vamos a utilizar el cursor para determinar un polígono que nos servirá como un "parche" para ocultar todo lo que quede debajo de él. Recomiendo dar un primer clic en la parte inferior izquierda, como se muestra a continuación.

El segundo clic lo vamos a dar en la parte superior izquierda inmediatamente después de dar el primero.

El tercer clic lo vamos a dar en el borde superior derecho del muro, porque es ahí el límite de lo que queremos ocultar del auto.

El último clic que necesitamos lo vamos a dar en la parte inferior derecha del límite del muro, exactamente donde coincide con la línea de tierra.

Entonces se va a formar un polígono de cuatro lados, una vez hecho esto damos un "Enter" e inmediatamente después vamos a observar cómo se va a borrar todo lo que haya abarcado este polígono.

Lo bueno de esto es que ya no se ve la parte del coche que no necesitábamos, pero lo malo es que han desaparecido cosas que si necesito que se vean. Tres cosas que desaparecieron es la puerta que en la imagen de arriba veo que está incompleta, la línea de tierra que está cortada y el muro donde comienza el automóvil, que de la misma manera, está incompleto. Lo que voy a hacer es seleccionar estas partes de los objetos que veo para regresarlos a la vista. Esto lo puedo hacer con la selección azul o con clic izquierdo sobre ellos.

Una vez seleccionados todos los objetos que en parte están ocultos, doy clic derecho a cualquier parte del área de dibujo. Y busco en la ventana que me sale la palabra "Draw Order" para colocar el cursor ahí sin dar clic. Una vez hecho esto me van a salir cuatro opciones de las cuales debo seleccionar con un clic izquierdo "Bring to Front" que en español seria "traer al frente".

Al hacer esto, automáticamente me van a aparecer todas las partes que estaban ocultas. Quedando de la siguiente manera.

La parte trasera del coche ya la he logrado ocultar con este nuevo método, tengo que repetir el mismo procedimiento de creación del "WIPEOUT" en la parte frontal del automóvil para obtener solo el área que me interesa y que se ve entre los dos muros.

Concluyendo, hemos aprendido que no es necesario explotar un bloque para cuando necesitamos ocultar parte de él. Lo más común seria borrar la parte que no necesitamos que se vea, pero con la utilización de un "WIPEOUT" podemos ocultar lo que no nos interesa y conservar el bloque en su totalidad. La ventaja de hacer esto es que de esta manera vamos a tener menos bloques en nuestro archivo lo que lo hará menos pesado y mucho más fluido a la hora de trabajar.
