Insertar PDF en AutoCAD y escalar 📐📏💻



En muchas ocasiones nos hemos topado con planos en PDF que por alguna razón necesitamos pasar en AutoCAD. Lo más común sería dibujar estos planos línea por línea, ya sea observando directamente el PDF o con una impresión y con escalímetro.

Lo interesante acá es que AutoCAD permite insertar archivos PDF y estos se pueden escalar con solo tener una cota.

Si observamos nuestro panel de herramientas vamos a notar que existe un apartado que se llama "Insert" que en español es insertar.

Al darle clic, se abrirán otras opciones, entre las cuales tenemos que elegir "PDF Import".

Después de dar clic izquierdo se abre otra ventana, que es la común para buscar un archivo en el equipo. Ya que encontramos el archivo que queremos pasar a AutoCAD lo que vamos a hacer es dar clic en "Open".

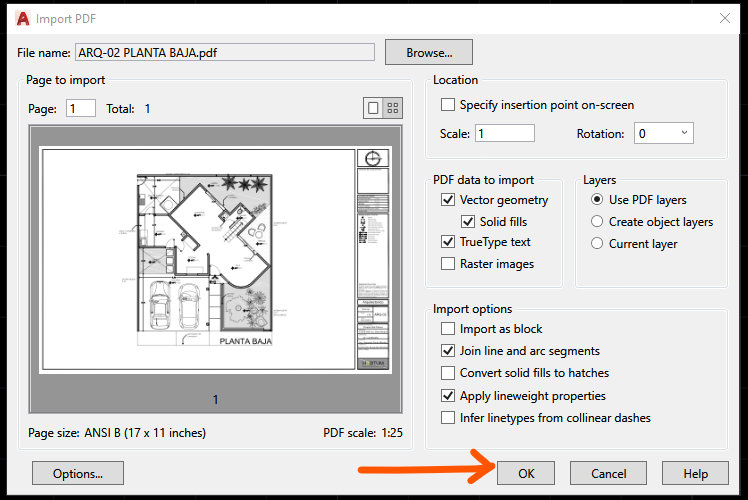

Se abre otra ventana a la cual le damos "OK".

Automáticamente se inserta el PDF y se convierte en líneas.

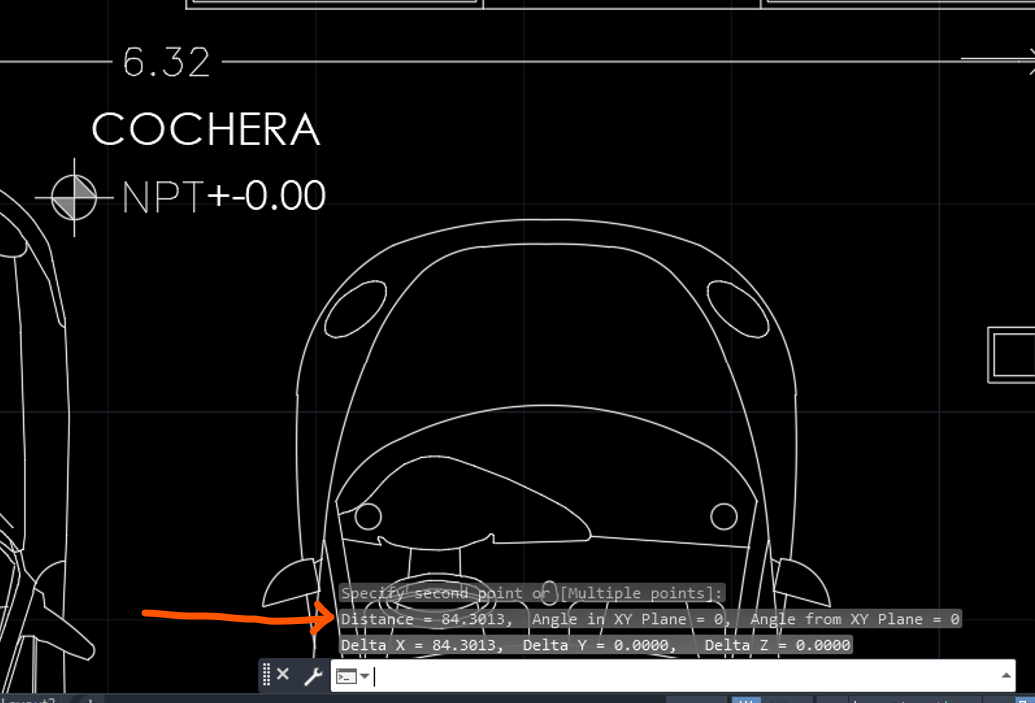

El único problema que existe es que no está escalado el plano. Si medimos una cota que dice 6.32, no mide eso, mide más.

Hay que escalar el plano con una medida de referencia que va a ser ese mismo 6.32.

Seleccionamos todo el dibujo y escribimos el comando "SC" de "SCALE" para dar un "enter".

Nos pide que seleccionemos un punto base, vamos a seleccionar cualquiera del dibujo, realmente no importa.

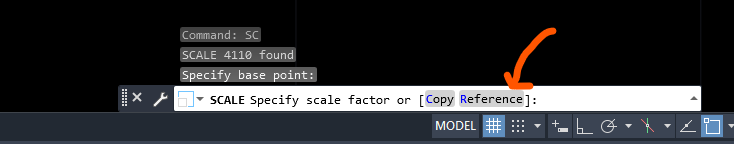

Y al especificar el punto base ahora nos sale lo que si importa. Tenemos que dar clic en "Reference".

Al dar este clic, nos va a pedir que especifiquemos dos puntos del dibujo, uno para el inicio y otro para el final. Mi consejo es que agarremos como primer punto el inicio de la cota de 6.32 y como segundo punto el final de la misma cota. Inmediatamente después de dar el segundo clic tenemos que teclear la medida que queremos que adopte esa línea que es 6.32 y damos un "enter".

Por último, si volvemos a medir la línea que antes media más de 80, ahora va a medir lo que le hemos especificado.

Es decir, la cota de 6.32 ya corresponde a la medida exacta y no al ochenta que antes tenía. Esto nos lleva a concluir que todo lo demás ya está escalado y lo único que faltaría es dar calidades y eso ya lo hemos visto anteriormente.
